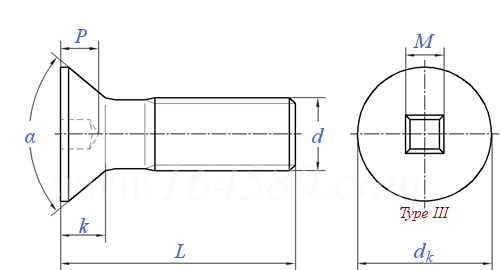

asme b 18.6.3 (t2-iii) - 2013 四方槽沉头螺钉 [table 2] (astm f837, f468)

尺寸单位: inch
美标asme b18.6.3 (t2-iii) - 2013 asme18.6. 四方槽沉头螺钉 [table 2] (astm f837, f468)
asme b 18.6.3 (t2-iii) - 2013 四方槽沉头螺钉 [table 2] (astm f837, f468)
扫一扫分享
米/英制螺纹对照 螺纹直径与受力截面积 牌号等级
螺纹尺寸
d
③
d 公称
pp 粗牙/unc
dk 最大值
最小值
k 参考值
m iii 型
p iii 型 最大值
最小值
槽号 ⑧ iii 型
l
α 最大值
最小值
0.0860 0.0990 0.1120 0.1250 0.1380 0.1510 0.1640 0.1900 0.2160
56 48 40 40 32 / 32 24 24
0.162 0.187 0.212 0.237 0.262 0.287 0.312 0.362 0.412
0.144 0.167 0.191 0.215 0.238 0.262 0.285 0.333 0.380
0.051 0.059 0.067 0.075 0.083 0.091 0.100 0.116 0.132
0.050 0.070 0.070 0.091 0.091 0.091 0.112 0.112 0.133
0.033 0.038 0.038 0.055 0.055 0.065 0.063 0.075 0.095
0.028 0.028 0.028 0.040 0.040 0.050 0.048 0.060 0.080
00 0 0 1s 1s 1r 2s 2r 3r
1/8 1/8 3/16 3/16 3/16 / 1/4 5/16 3/8
82° 82° 82° 82° 82° 82° 82° 82° 82°
80° 80° 80° 80° 80° 80° 80° 80° 80°
螺纹尺寸
d
③ ③ ③ ③ ③
d 公称
pp 粗牙/unc
dk 最大值
最小值
k 参考值
m iii 型
p iii 型 最大值
最小值
槽号 ⑧ iii 型
l
α 最大值
最小值
0.2420 0.2500 0.2680 0.2940 0.3125 0.3200 0.3720 0.3750
/ 20 / / 18 / / 16
0.462 0.477 0.512 0.561 0.597 0.611 0.711 0.717
0.427 0.442 0.475 0.522 0.556 0.569 0.664 0.670
0.148 0.153 0.164 0.180 0.191 0.196 0.228 0.230
0.133 0.133 0.133 0.191 0.191 0.191 0.191 0.191
0.095 0.095 0.095 0.100 0.100 0.100 0.100 0.100
0.080 0.080 0.080 0.085 0.085 0.085 0.085 0.085
3r 3r 3r 4r 4r 4r 4r 4r
/ 7/16 / / 1/2 / / 9/16
82° 82° 82° 82° 82° 82° 82° 82°
80° 80° 80° 80° 80° 80° 80° 80°
①,头部边缘为倒圆或平的。
②,小于等于长度l的螺钉，为清根沉头型。
③,7#, 14#, 16#, 18#, 20#, 24#仅用于自攻螺钉。
④,机械螺钉的螺纹长度：

1）螺纹规格≤5#: 公称长度≤3倍公称直径的应为满扣产品，头下螺纹肩距≤1倍螺距。 公称长度＞3倍公称直径到 1-1/8 in 的，允许头下肩距最大不超过2倍螺距。 若无其他规定，长螺钉的最小螺纹长度为1 in 。

2）螺纹规格≥6#: 公称长度≤3倍公称直径的应为满扣产品，头下螺纹肩距≤1倍螺距。 公称长度＞3倍公称直径到 2 in 的，允许头下螺纹肩距最大不超过2倍螺距。 若无其他规定，长螺钉的最小螺纹长度为 1.5 in 。
⑤,r代表正常插入深度，s代表短（浅）插入深度
⑥,机械螺钉材料
1)非热处理低碳钢，如1006~1022 硬度hrb69-100
2)当机械螺钉规定硬度时，应采用中低碳钢制造，如含硼或不含硼1018~1038 硬度hrc25-38
